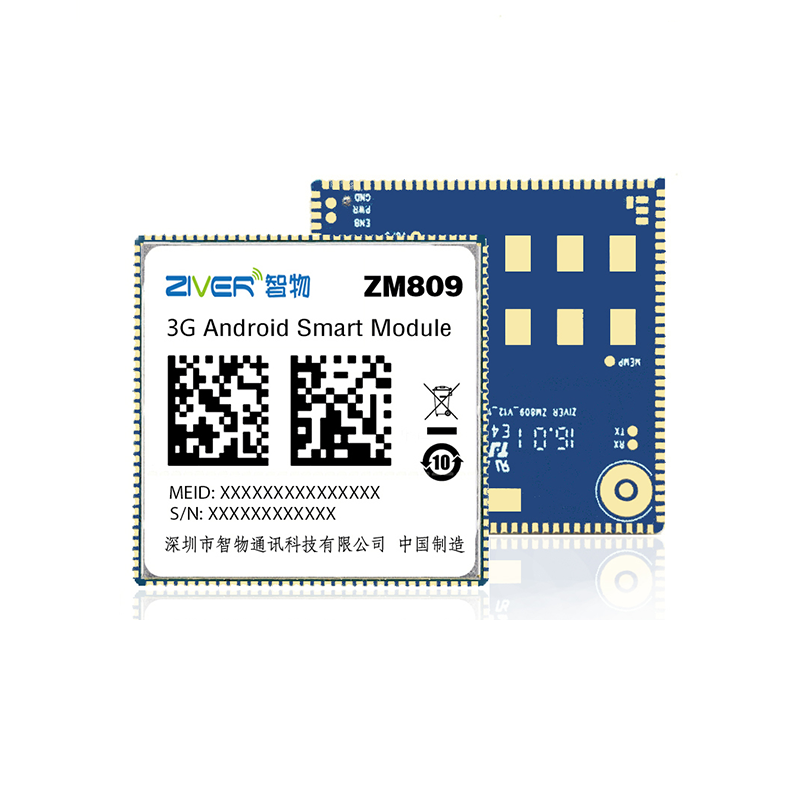

ZM809(MTK6580)安卓核心板是一款小尺寸的3G安卓智能模块。此模块采用单面邮票孔封装，具有丰富的接口，超高集成度，稳定性好，性价比高等特点。支持GMS四频(850/900/1800/1900MHz)WCMDA (850/900/1700/1900/2100MHz)高低两频。支持GSM/EDGE/UMTS/HSDPA/HSUPA(WCDMA)高速数据接入服务。 ZM809(MTK6580)安卓核心板模块内置高性能的四核处理器， 8Gb+8GB内存，包含GPU，电源管理，音视频编解码等，采用安卓5.1/6.0操作系统，提供2G/3G电话与数据接入，支持WiFi/BT/GPS/FM。提供丰富数据接口，包含LCM，Camera，USB，UART，I2C，SPI，I2S，ADC，Keypad，GPIOs等。可外接多种模块，包括NFC，一维二维扫描，RFID，指纹、刷卡，ZigBee，安全模块，身份识别，高频超高频模块，红外，以太网，车载雷达，OBD等等。
ZM809(MTK6580)安卓核心板模块拥有超高集成度，尺寸仅为34mm*34mm*2.5mm，适合各类对结构尺寸要求更高的产品。可广泛应用于智能手持终端，智能硬件与穿戴，智能车载设备，安防监控，POS机，行业平板，医疗与工业设备以及其他行业应用设计等多种领域。
| 基本属性： | |
| CPU | ZM809(MT6580) |
| 28nm工艺制程四核处理器 | |
| 4x ARM Cortex-A7 1.3GHz | |
| GPU | ARM Mali-400 MP |
| 内存 | 1GB LPDDR3(Optional 2G/3G) |
| 8GB eMMC (Optional 16G/32G) | |
| 编解码 | 视频解码:H264/ H263/ MPEG-4/VP8/HEVC 1080p/30fps |
| 视频编码: H264/H263/MPEG -4 1080p/30fps | |
| 网络信息： | |
| 频段 | 2G GSM : 850/900/1800/1900MHz 四频段 |
| 3G WCDMA : 850/900/1700/1900/2100MHz高低两频段 | |
| 网络连接 | WIFI：802.11 b/g/n |
| BT：Bluetooth 4.0 | |
| GNSS：GPS/A-GPS | |
| FM：支持FM Radio | |
| 接口信息： | |
| 显示接口 | Interface: MIPI DSI 3 lane x1 LCM/Touch |
| 分辨率:Support up to HD(1280*720) | |
| LCM尺寸：不受限制 | |
| 摄像头接口 | Interface:Camera MIPI CSI 4 lane(for main)2 lane(for sub) |
| 像素大小: 5MP前置/8MP后置 | |
| 音频接口 | 扬声器 |
| 麦克风*2 | |
| 听筒 | |
| 耳机 | |
| IO接口 | UART*2 |
| I2C*3 | |
| SPI*1 | |
| PWM*5 | |
| EINT *10 | |
| GPIOs若干(IO引脚可复用) | |
| 传感器接口 | Interface:Sensors IC Interface |
| Support G-sensor, Proximity/Light Sensor, Mag-Sensor | |
| Gyroscope Sensor, Barometer ... | |
| SDIO接口 | SDIO*1 (TF Card, 最高支持128G) |
| SIM卡接口 | Dual SIM |
| USB接口 | USB(OTG) *1 |
| 天线接口 | WiFi/BT/GNSS 天线,GNSS独立天线 |
| 输入设备 | 按键（用户可定义） |
| 触屏 | |
| 物理接口 | IPEX*2 座子 |
| 其他接口 | VRTC/Reset/Vibrator |
| 其他特性： | |
| 电源管理 | 内置电源管理IC，支持充放电 |
| 操作系统 | Android 5.1/6.0 |
| 工作环境 | 输入电压3.5V~ 4.2V |
| 工作温度：-20°C ~+70°C | |
| 配套开发板或底板工作 | |
| 物理尺寸 | 34*34*2.5mm |
| 封装特性 | 132 PIN 邮票孔 |
