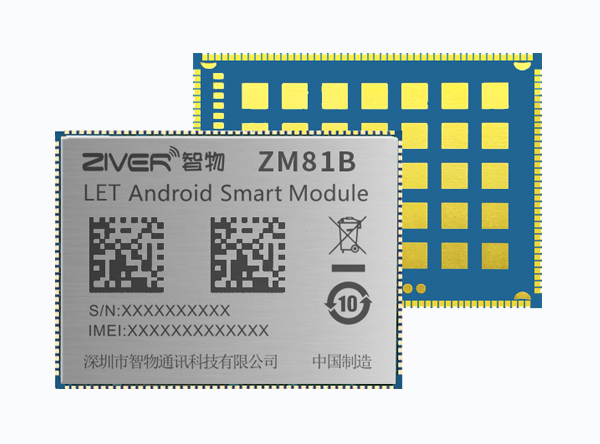

ZM81B(MT6789)核心板模块

  ZM81B是一款高性能的4G安卓智能模块,采用6nm制程八核 CPU架构,八核心(2x Cortex-A76 @ 2.2GHz + 6x Cortex-A55 @ 2.0GHz),这将为您提供更高的效能,带来更畅快的使用体验。高性能 LPDDR4X (最高12GB)内存频率可高达 4266MHz,及更快数据传输的 UFS 2.2,搭载高性能GPU Arm Mali-G57 MC2,可支持FHD+屏幕 120Hz刷新率,提供流畅的游戏和图形体验。该系列模组目前包含3个版本:ZM81A、ZM81B、ZM81W。

  ZM81B模块支持4G LTE Cat-6/Cat-13网络、2.4G/5G双频Wi-Fi、蓝牙 5.2、多星GNSS(GPS/北斗/GLONASS/QZSS/Galileo)定位。集成了丰富的功能接口,包含LCM、触摸屏、摄像头、麦克风、扬声器、UART、USB、I2C、SPI、SDIO 接口等等,可外接各种外设和行业模块。



详细参数
图片集
基本参数
产品型号 ZM81B(MT6789)
CPU6nm工艺制程八核处理器
2x ARM Cortex-A76 2.2GHz
6x ARM Cortex-A55 2.0GHz
GPUARM Mali-G57 MC2
内存4GB LPDDR4X(可选6GB/8GB/10GB/12GB),最高运行频率4266MHz
64GB UFS(可选128GB/256GB/512GB)
编解码视频解码:2K@30fps, FHD@60fps, HD@120fps H.264,H.265/HEVC,VP-9
视频编码:2K@30fps, FHD@60fps, HD@120fps H.264, H.265/HEVC
无线连接
频段LTE Cat-6/Cat-13,支持全球主流频段,默认国内频段*
FDD-LTE:B1(B4)/B2/B3/B5(B19)/B8/B20(B12/B17)/B28
TDD-LTE:B34/B38/B39/B40/B41
WCDMA:B1/B5/B8
EVDO/CDMA:BC0
GSM/EDGE:850/900/1800/1900MHz
网络连接WIFI: 2.4GHz/5GHz双频段,支持AP热点
BT: Bluetooth 5.2
GNSS: GPS/GLONASS/北斗/QZSS/GALILEO,支持A-GPS
FM:支持FM Radio
接口信息
显示接口接口类型: 1组4-lane MIPI DSI
支持分辨率最高 FHD+(2560*1080) 120fps DSC
支持1-100寸显示屏,可扩展RGB/LVDS/EDP/HDMI接口
触摸接口I2C或USB接口电容式触摸屏
摄像头接口接口类型:3组4-lane MIPI CSI
最高支持64MP@22fps, 16MP+16MP@30fps摄像头
支持3路ISP,最高4路摄像头接入
音频接口扬声器*2
麦克风*2
D-MIC*2
听筒
耳机
I2S*4
IO接口UART*3,最高速率961200bps
I2C*7,最高速率3.4Mbps
SPI*5
PWM*3
ADC*1
Keypads(用户可自定义)
EINT/GPIOs若干(IO引脚可复用)
SDIO接口一路SD 3.0,支持4位SDIO
最大支持2TB TF卡
SIM卡接口SIM*2,支持 1.8/3.0V (U)SIM卡
USB接口USB2.0(OTG),最高速率480Mbps
天线接口LTE_MAIN主集天线,LTE_DRX分集天线
WiFi/BT/GNSS天线,GNSS独立天线
其他特性
电源管理内置电源管理,支持充放电
操作系统Android 13.0或以上
物理特性尺寸:39.5 x 53.5 x 2.9mm
封装:184pin LCC + 32pin(非常用) LGA
工作环境输入电压3.5V~ 4.4V
工作温度:-20°C ~+70°C
配套开发板或底板工作
物理尺寸38.5*52.5*2.95mm
