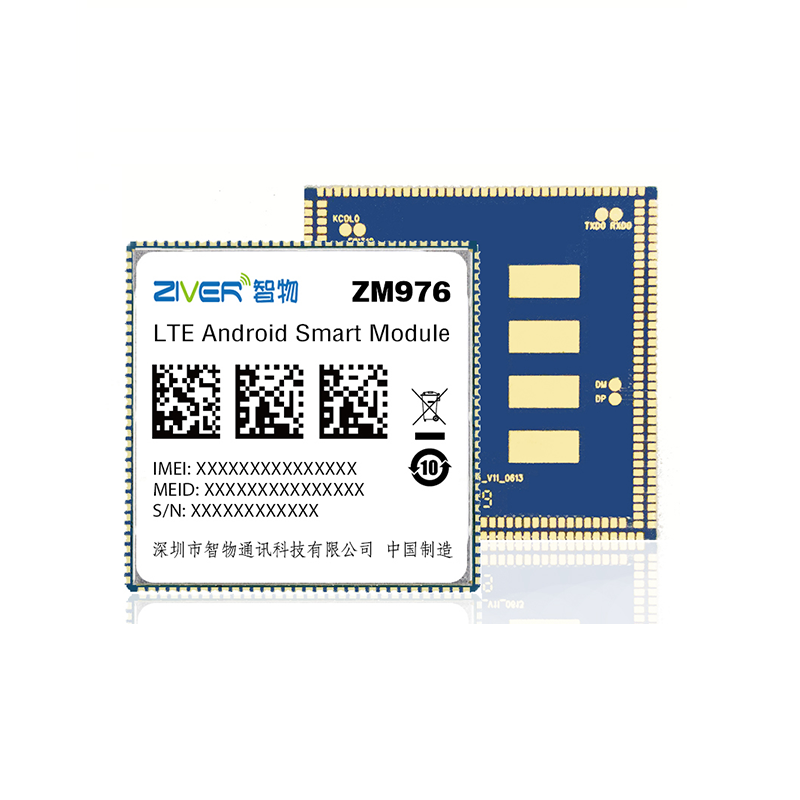

ZM976(MT6797)安卓核心板是十核高性能的4G全网通安卓核心板模块。模块采用联发科高端平台Helio X20(MT6797)，拥有64位三丛集十核A72架构CPU，最高主频达2.3GHz，64位Mali-T880 MP4 780MHz GPU。支持七模全频网络、2500万像素摄像头、2K显示屏、4K视频拍摄、移动支付平台等。
ZM976(MTK6797)安卓核心板模块内置十核A72架构CPU，16Gb+16GB内存(配置可选)，Mali-T880 MP4 GPU，采用安卓6.0操作系统，提供2G/3G/4G七模20频全网通接入，支持WiFi/BT/GNSS(GPS/Beidou)/FM，内置电源管理芯片，支持双摄像头，4K2K编解码，H2.65等。提供丰富数据接口，包含LCM，Camera，USB3.0，UART，I2C，SPI，I2S，ADC，Keypad，GPIOs，MHL等。可外接多种模块，包括NFC，一维二维扫描，RFID，指纹、刷卡，ZigBee，安全模块，身份识别，高频超高频模块，红外，以太网，车载雷达，OBD等等。
| 基本属性： | |
| CPU | ZM976（MT6797） |
| 20nm工艺制程十核处理器 | |
| 2x ARM Cortex-A72 2.1GHz | |
| 4x ARM Cortex-A53 1.85GHz | |
| 4x ARM Cortex-A53 1.4GHz | |
| GPU | ARM Mali-T880 MP4 780MHZ |
| 内存 | 2GB LPDDR3(Optional 3G/4G) |
| 16GB eMMC (Optional 32G/64G) | |
| 编解码 | 视频解码：H265/H264/H263/MPEG-4/DIXV4 2160p@30fps |
| 视频编码：H265/H264/H263/MPEG-4/DIXV4 2160p@30fps | |
| 频段信息： | |
| 频段 | 7模20频全网全频段支持 |
| 移动/联通 2G GSM: 850/900/1800/1900MHz | |
| 移动 3G TD-SCDMA: 1900/2000MHz | |
| 联通 3G WCDMA:850/900/1900/2100MHz | |
| 移动/电信 4G TDD-LTE Band: B38/B39/B40/B41 | |
| 联通/电信 4G FDD-LTE Band：B1(B4)/B3/B5/B7/B12(B17/B20) | |
| 电信 2G CDMA 1X Band：BC0 | |
| 电信 3G CDMA2000 Band：BC0 | |
| 网络连接 | WIFI：双频(2.4/5GHZ) 802.11 b/g/n/ac |
| BT：Bluetooth 4.1 | |
| GNSS：GPS/Glonass/Beidou | |
| FM：65-100MHz FM Radio | |
| 接口信息： | |
| 显示接口 | Interface: Reserve MIPI DSI 8 lane LCM |
| 分辨率:Support up to WQHD(2560*1440)/FHD(1920*1080)/HD等 | |
| LCM尺寸:不受限制 | |
| 摄像头接口 | Interface:双后摄 MIPI CSI 4 lane *2 Camera |
| Interface：前摄2 lane*1 Camera | |
| 像素大小: 8MP 前置/25MP 后置 | |
| 音频接口 | 扬声器 |
| 麦克风*2 | |
| 听筒 | |
| 耳机 | |
| IO接口 | UART*3 |
| I2C*6 | |
| SPI*2 | |
| I2S*1 | |
| PWM*4 | |
| EINT *8(硬中断)，软中断若干 | |
| GPIOs(其他IO皆可复用成GPIO) | |
| 传感器接口 | Interface : Reserve Sensors IC Interface |
| Support G-sensor, Proximity/Light Sensor, Mag-Sensor | |
| Gyroscope Sensor, Barometer ... | |
| SDIO接口 | SDIO*1 (TF Card, 最高支持128G) |
| SIM卡接口 | Dual SIM |
| USB接口 | USB3.0 SS Mode, USB 2.0 Host/Device |
| 天线接口 | LTE/WiFi/GPS/BT/FM 天线 |
| 输入设备 | 按键（用户可定义） |
| 触屏 | |
| 物理接口 | IPEX*2 座子 |
| 其他接口 | VRTC/Reset/Vibrator |
| 其他特性： | |
| 操作系统 | Android 6.0 |
| 工作环境 | 输入电压3.5V~ 4.2V |
| 工作温度：-20°C ~+70°C | |
| 配套开发板或底板工作 | |
| 物理尺寸 | 45*45*2.8mm |
| 封装特性 | 262 PIN |
