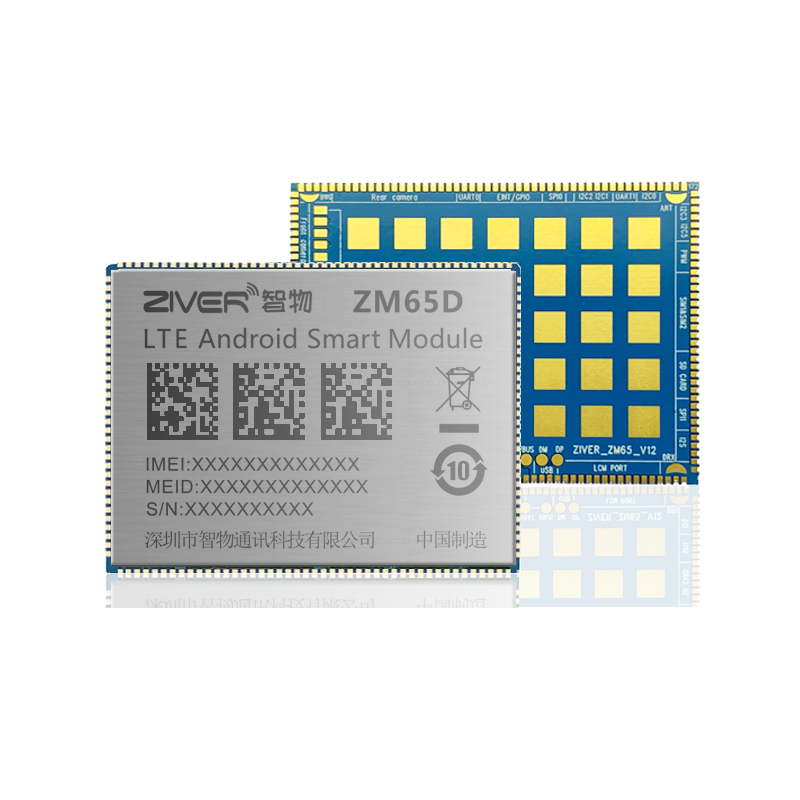

ZM65D(MT8768)核心板模块是一款基于联发科MTK8768平台的智能模块，八核A53(64位)主频2.0GHz，运行安卓9.0操作系统，提供2G/3G/4G七模18频全网通接入，支持WiFi/BT/GNSS(GPS/Beidou)/FM。提供丰富数据接口，包含LCM，Camera，USB，UART，I2C，SPI，I2S，ADC，Keypad，GPIOs等。可外接多种模块，包括NFC，一维二维扫描，RFID，指纹、刷卡，ZigBee，安全模块，身份识别，高频超高频模块，红外，以太网，车载雷达，OBD等等。
ZM65D(MTK8768)模块拥有超高集成度，尺寸仅为52.5mm*38.5mm*2.8mm，适合各类对结构尺寸要求更高的产品。可广泛应用于智能手持终端，智能车载设备，安防监控，机器视觉，POS机，行业平板，医疗与工业设备以及其他行业应用设计等多种领域。
| 基本参数 | |
| CPU | ZM65D（MT8768） |
| 12nm工艺制程八核处理器 | |
| 8x ARM Cortex-A53（64bit） 最高 2.0GHz | |
| GPU | IMG GE8320@ 650MHz |
| 内存 | 1GB LPDDR3(Optional 2G/3G/4G) |
| 8GB eMMC (Optional 16G/32G/64G) | |
| 编解码 | 视频解码：1080P @ 30FPS, H.264/H.265 |
| 视频编码：1080P @ 30FPS, H.264 | |
| 无线连接 | |
| 频段 | LTE Cat-7，支持全球主流频段，默认国内频段* |
| 2G GSM: 850/900/1800/1900MHz | |
| 2G/3G EVDO/CDMA: BC0 | |
| 3G TD-SCDMA: B34/B39 | |
| 3G WCDMA: B1/B2/B5(B6)/B8 | |
| 4G TDD-LTE Band: B38/B39/B40/B41 | |
| 4G FDD-LTE Band：B1(B4)/B2/B3/B5(B19)/B7/B8/B20(B12/B17) | |
| 网络连接 | WIFI：2.4GHz/5GHz双频段 支持802.11 a/b/g/n/ac, 支持AP热点 |
| BT：Bluetooth 5.0 | |
| GNSS：GPS/北斗/Glonass/Galileo/QZSS，支持A-GPS | |
| FM：支持FM Radio | |
| 接口信息 | |
| 显示接口 | 接口类型:MIPI DSI 4 lane x1 LCM |
| 最大分辨率:FHD+ (2400*1080) 60fps | |
| 支持1-100寸显示屏，可扩展RGB/LVDS/EDP/HDMI接口 | |
| 摄像头接口 | 接口类型: MIPI CSI 4 lane x3 Camera |
| 支持3路摄像头，最高支持21MP@30fps | |
| 支持HW Dual CAM双摄双录功能 | |
| 音频接口 | 扬声器*2 |
| 麦克风*2 | |
| 听筒 | |
| 耳机 | |
| I2S*1 | |
| IO接口 | UART*2，最高速率961200bps |
| I2C*7，速率100K/400K/3.4Mbps(DMA) | |
| SPI*3 | |
| PWM*5 | |
| EINT *14 | |
| ADC*1 | |
| Keypads(用户可自定义) | |
| GPIOs若干(IO引脚可复用) | |
| SDIO接口 | 一路SD卡接口，支持热插拔 |
| SIM卡接口 | 支持双SIM卡，双卡双待 |
| USB接口 | USB2.0，最高速率480Mbps |
| 支持USB(OTG) | |
| 天线接口 | LTE_MAIN主集天线，LTE_DRX分集天线 |
| WiFi/BT/GNSS天线，GNSS独立天线 | |
| 其他特性 | |
| 电源管理 | 内置电源管理IC，支持充放电 |
| 操作系统 | Android 9.0 |
| 工作环境 | 输入电压3.5V~ 4.2V |
| 工作温度：-20°C ~+70°C | |
| 配套开发板或底板工作 | |
| 物理尺寸 | 38.5*52.5*2.95mm |
| 封装特性 | 172pin LCC + 22pin LGA |
