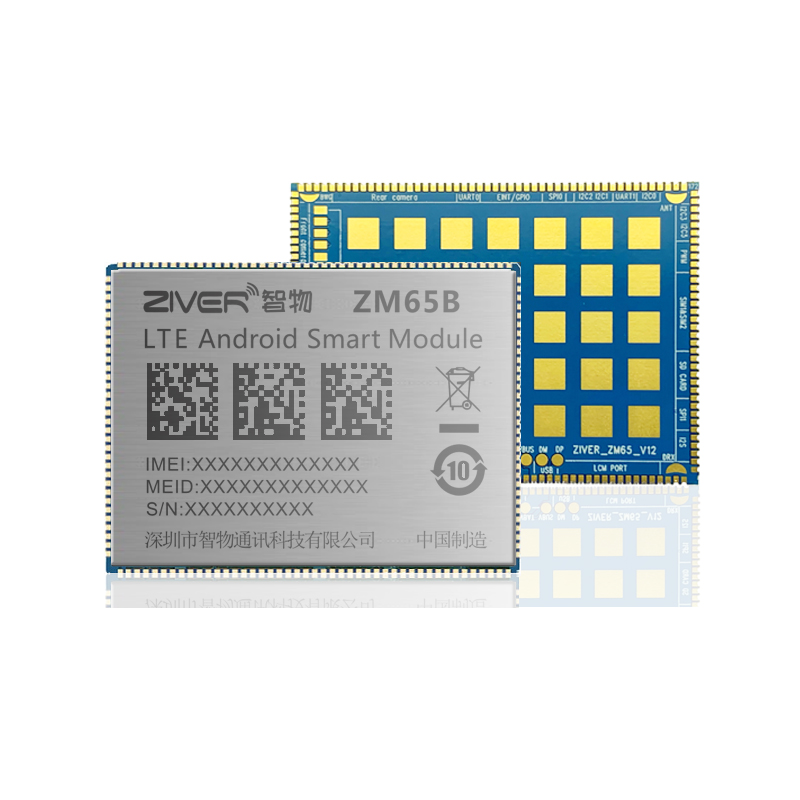

ZM65B(MT6762)核心板模块

  ZM65B(MT6762)核心板模块是一款基于联发科MTK6762平台的智能模块,采用12nm制程工艺,4核A53 2.0GHz和4核1.5GHz主频,运行安卓9.0操作系统,提供2G/3G/4G七模18频全网通接入,支持WiFi/BT/GNSS(GPS/Beidou)/FM。提供丰富数据接口,包含LCM,Camera,USB,UART,I2C,SPI,I2S,ADC,Keypad,GPIOs等。可外接多种模块,包括NFC,一维二维扫描,RFID,指纹、刷卡,ZigBee,安全模块,身份识别,高频超高频模块,红外,以太网,车载雷达,OBD等等。

  ZM65B(MTK6762)核心板模块拥有业界领先的超高集成度,尺寸仅为52.5mm*38.5mm*2.8mm,适合各类对结构尺寸要求更高的产品。可广泛应用于智能手持终端,智能车载设备,安防监控,机器视觉,POS机,行业平板,医疗与工业设备以及其他行业应用设计等多种领域。



详细参数
图片集
基本参数
CPUZM65B(MT6762)
12nm工艺制程八核处理器
8x ARM Cortex-A53(64bit) 最高 2.0GHz
GPUIMG GE8320@ 680MHz
内存1GB LPDDR3(Optional 2G/3G/4G)
8GB eMMC (Optional 16G/32G/64G)
编解码视频解码:1080P @ 30FPS, H.264/H.265
视频编码:1080P @ 30FPS, H.264
无线连接
频段 LTE Cat-7,支持全球主流频段,默认国内频段*
2G  GSM: 850/900/1800/1900MHz
2G/3G   EVDO/CDMA: BC0
3G   TD-SCDMA: B34/B39
3G   WCDMA: B1/B2/B5(B6)/B8
4G   TDD-LTE Band: B38/B39/B40/B41
4G   FDD-LTE Band:B1(B4)/B2/B3/B5(B19)/B7/B8/B20(B12/B17)
网络连接WIFI:2.4GHz/5GHz双频段 支持802.11 a/b/g/n/ac, 支持AP热点
BT:Bluetooth 5.0
GNSS:GPS/北斗/Glonass/Galileo/QZSS,支持A-GPS
FM:支持FM Radio
接口信息
显示接口接口类型:MIPI DSI 4 lane x1 LCM
最大分辨率:FHD+ (2400*1080) 60fps
支持1-100寸显示屏,可扩展RGB/LVDS/EDP/HDMI接口
摄像头接口接口类型: MIPI CSI 4 lane x3 Camera
支持3路摄像头,最高支持21MP@30fps
支持HW Dual CAM双摄双录功能
音频接口扬声器*2
麦克风*2
听筒
耳机
I2S*1
IO接口UART*2,最高速率961200bps
I2C*7,速率100K/400K/3.4Mbps(DMA)
SPI*3
PWM*5
EINT *14
ADC*1
Keypads(用户可自定义)
GPIOs若干(IO引脚可复用)
SDIO接口一路SD卡接口,支持热插拔
SIM卡接口支持双SIM卡,双卡双待
USB接口USB2.0,最高速率480Mbps
支持USB(OTG)
天线接口LTE_MAIN主集天线,LTE_DRX分集天线
WiFi/BT/GNSS天线,GNSS独立天线
其他特性
电源管理内置电源管理IC,支持充放电
操作系统Android 9.0
工作环境输入电压3.5V~ 4.2V
工作温度:-20°C ~+70°C
配套开发板或底板工作
物理尺寸38.5*52.5*2.95mm
封装特性172pin LCC + 22pin LGA


点击下载ZM65B(MTK6762)核心板规格书

详细资料和技术咨询黄工,电话微信 13682621830
