手持终端PDA作为便携式数据处理终端，广泛应用于物流仓储、零售盘点、工业巡检、医疗护理等场景，手持终端方案需兼顾高性能、低功耗、高可靠性与便携性。基于联发科 MT6769 硬件方案的手持终端，支持4G全网通、前后双摄像头、WiFi、蓝牙以及 NFC、一二维扫描引擎、RFID 等选配功能，将具有较强的性能和广泛的适用性。

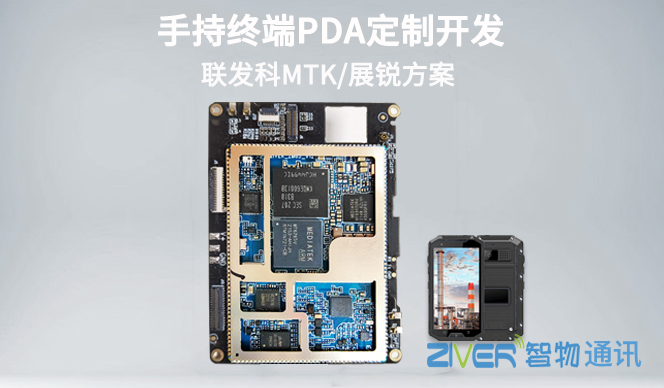

　　基于联发科MT6769的手持机PDA主板方案

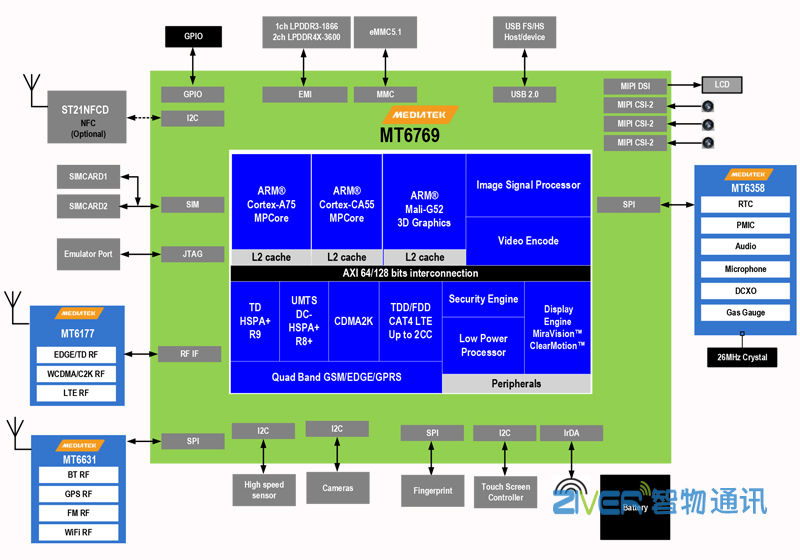

　　性能参数：MT6769 采用台积电 12nm工艺，集成 2 个 Cortex-A75 大核(主频最高 2.0GHz)和 6 个 Cortex-A55 小核(主频 1.7GHz)，集成 ARM Mali-G52 MC2 图形处理器，运行速度最高可达820MHz，支持 OpenGLES3.2 3D 图形加速。

　　网络连接：支持 4G 全网通，支持 LTE Cat-7 下行链路/Cat-13 上行链路数据速率。集成 Wi-Fi 5(802.11a/b/g/n/ac)和蓝牙 5.0 模块，GNSS 支持 GPS、Beidou、Galileo、Glonass 定位系统。

　　显示接口：MT6769 支持 MIPI DSI 接口，可连接 FHD+(1080×2520)分辨率的屏幕，主板上会设计相应的 MIPI DSI 接口电路，用于传输屏幕显示数据。

　　触摸接口：支持 I2C 或 USB 接口的电容式触摸屏，主板上会预留相应的接口电路，以便连接触摸屏实现触摸操作。

　　摄像头接口：MT6769 支持 16MP+16MP 双镜头或 25MP 单摄，主板上会设计 MIPI CSI 接口电路，用于连接前后摄像头，实现图像拍摄和视频录制功能。

　　摄像头相关电路：包括摄像头的电源电路、时钟电路、控制电路等，以确保摄像头能够正常工作，并实现自动对焦、自动曝光、自动白平衡等功能。

　　手持终端选配功能

　　NFC 功能：可支持 ISO14443A/B 等协议，读卡距离在 2CM-5CM 之间，用于近距离设备间的通信和数据传输，如支付、身份认证等。

　　一、二维扫描引擎：一维扫描引擎可快速扫描常见的一维条码，二维扫描引擎则能高效读取 QR Code、Data Matrix 等二维条码，适用于商品扫码、快递单号扫描等场景，提高数据采集效率。

　　RFID 功能：不同频段的 RFID 功能可满足不同应用需求，高频 RFID 常用于图书管理、资产管理等，超高频 RFID 则可用于物流仓储中的货物追踪等，读取距离相对较远，可在数米范围内实现对标签的读写操作。

　　在实际设计中，还需要考虑主板的布局布线、电磁兼容性(EMC)、散热设计等方面，以确保手持终端主板的性能稳定、可靠，并且符合相关的行业标准。同时，根据不同的应用场景和功能需求，还可以对手持终端主板进行定制化设计，如增加 NFC 接口、一二维扫描引擎接口、RFID 接口等，以满足特定行业的应用需求。

　　应用场景：这种手持终端可广泛应用于物流仓储领域，实现货物的快速扫码入库、出库和盘点;在零售行业，可用于商品销售扫码、会员信息识别等;在医疗行业，可用于药品扫码、患者身份识别等;在资产管理方面，可通过 RFID 功能对资产进行快速定位和管理等。
