QCS8550安卓核心板采用4纳米制程工艺，极大地提升了芯片的能效比和整体性能。芯片集成了八核心高通Kryo CPU，具体配置为：一个3.36GHz的超大核、三个2.8GHz的性能核以及四个2.0GHz的效率核。这种架构设计兼顾了计算能力与能耗控制，为多任务和复杂应用提供了坚实的基础。

　　QCS8550核心板内置Adreno 740 GPU支持4K分辨率的60Hz显示输出，能够满足高清视觉体验的需求，同时支持8K视频的编码(30fps)和解码(60fps)，支持H.264和H.265视频压缩标准。此外，核心板还支持多屏显示(双屏或三屏)，极大地拓展了应用场景的灵活性。

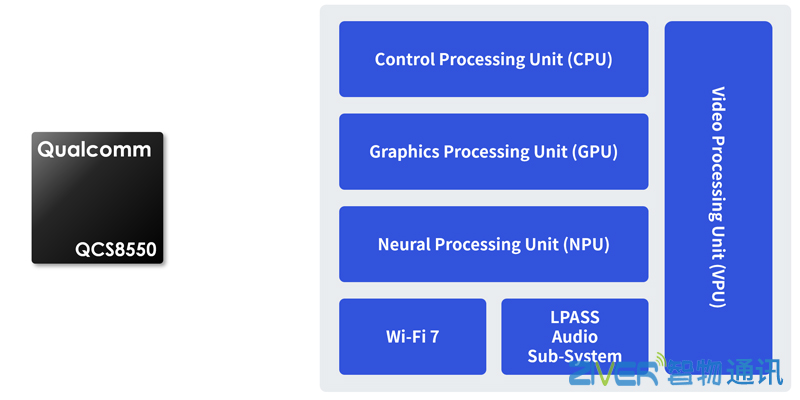

　　QCS8550的最大亮点在于其卓越的AI算力，高达48TOPS。内置的高通Hexagon神经处理单元，支持变革性的INT4 AI精度格式，在持续AI推理任务中能效提升60%，为智能设备带来了更强大的智能处理能力。无论是语音识别、图像分析还是机器人控制，该平台都能轻松应对高算力需求。

　　QCS8550核心板默认搭载256GB UFS存储和16GB LPDDR5x内存，也可根据不同应用需求灵活扩展至8GB内存和128GB存储空间。运行在Android 13操作系统之上，使得开发者可以快速部署各类复杂应用，满足多行业的智能化需求。

　　在通信方面，QCS8550支持2×2 MIMO Wi-Fi 7和蓝牙5.3，确保设备拥有高速、稳定的无线网络连接。同时，丰富的接口配置包括MIPI、USB、UART、SPI和I2C等，满足不同硬件外设和传感器的接入需求。

　　凭借其强大的性能和高度的灵活性，QCS8550核心板被广泛应用于手持设备、记录仪、平板、车载终端、智能家居、机器人和AI行业。它不仅是推动智能硬件升级的重要核心，也为未来各种智能场景的实现提供了坚实的硬件基础。

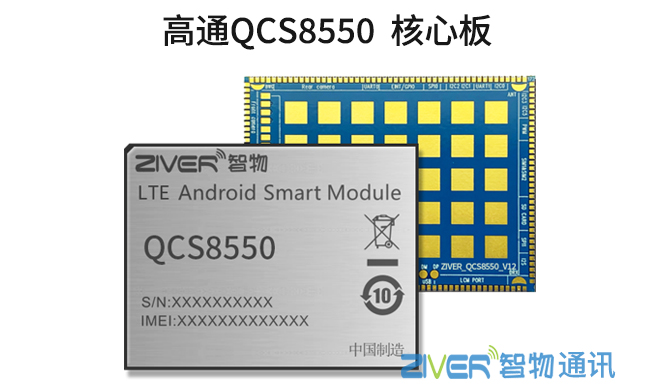

　　高通QCS8550核心板参数

　　CPU：QCS8550,1×GoldPlus @3.2 GHz + (2+2) Gold @2.8 GHz + 3×Silver @2.0 GHz

　　GPU：Adreno 740

　　AI：Dual eNPU V3, 4 x HVX, HMX, 48 INT8, 12 FP16 TOPs

　　操作系统：Android 13.0

　　存储：8GB UFS+128GB UFS(Option 16GB+128GB,16GB+256GB)

　　显示接口：2组4-lane MIPI-DSI,最大支持3480×2160@120Hz或3360×1600@144Hz，1组DisplayPort v1.4 with MST最大支持1×8K@30Hz或2×4K@60Hz

　　摄像头接口：8组4-lane MIPI-CSI，(36M+36M+36M)@30fps-triple camera(64M+36M)@30fps-dual camera 108M@30fps-single cameras

　　触摸屏接口：I2C接口电容式触摸屏

　　视频编码：4K@240fps or 8K@60fps H.264/H.265/VP9

　　视频解码：4K@120fps or 8K@30fps H.264/H.265

　　Wi-Fi：Wi-Fi 7，2×2 MIMO

　　蓝牙：BT5.3

　　GNSS：NA

　　接口： LCM，Camera，USB，UART，I2C，SPI，I2S，ADC，Keypad，GPIOs ，中断等。

　　工作电压：3.5V~4.35V(典型值：3.8V)

　　封装特性： LGA封装

　　外形尺寸： 45×40×2.7mm
