MT8390安卓核心板是深圳市智物通讯科技旗下产品,产品型号ZM90A,基于联发科MT8390芯片设计,采用先进的6nm制程工艺,内置2核Coretex-A78、主频2.2GHz ,6核Coretex-A55、主频2.0GHz,950Mhz Mali G57等级GPU,832MHz主频APU算力可达3.4TOPs, 832M SCP 处理器,800MHz 的可程式化音频HiFi4 DSP。模块拥有强劲的多媒体性能,同时支持两个4K 高画质(4K@30fps+4K@60fps)显示器,并可支持32MP摄像头以及双摄同时使用,可采用高阶的H265、HEVC针对4K@30fps高画质视频内容进行编码,高阶的H265、HEVC 或 VP9的针对4K75fps高画质视频内容进行解码。

应用场景
应用于AI人机交互终端、AI机器人、AI一体机、智能视觉终端、直播机、教育与会议平板、收银机、可视会议、智能车载等多种领域。
MT8390芯片功能框图

MT8390芯片功能框图
MT8390安卓核心板参数
基本属性: |
CPU | ZM90A(MT8390) |
6nm工艺制程八核处理器 |
2x ARM Cortex-A78 2.2GHz |
6x ARM Cortex-A55 2.0GHz |
GPU | ARM Mali-G57 MC2 @950Mhz |
APU
| 1×VP6,1×MDLA3.0
|
3.4 TOPs |
内存 | 4GB LPDDR4X(Optional 2G/6G/8G) |
32GB eMMC (Optional 64G/128G/256G) |
编解码 | 视频解码:4K @ 75FPS, AV1/VP9/HEVC/H.264 |
视频编码:4K @ 30FPS, HEVC/H.264 |
网络信息: |
网络连接 | WIFI:2.4GHz/5GHz双频段WIFI (可选WIFI6),支持802.11 a/b/g/n/ac, 支持AP热点 |
LAN:10M/100M/1000Mbps以太网MAC |
BT:Bluetooth 5.0 |
接口信息: |
显示接口 | 接口类型:MIPI DSI 4 lane x 2组LCM |
eDP 2 lane,DP 4 lane,HDMITX 2.0,DPI |
支持双屏异显(4K30fps + 4K60fps) |
触摸接口 | I2C或USB接口电容式触摸屏 |
摄像头接口 | 接口类型:MIPI CSI 4 lane x 2 Camera |
支持2路摄像头,单路最高支持32MP@30fps |
支持HW Dual CAM双摄双录功能 |
音频接口 | 扬声器*2 |
麦克风*2 |
耳机 |
SPDIF |
I2S/PCM x 3 |
TDM |
PDM/D-MIC x 4ch |
IO接口 | PCIE G2(1 lane) |
UART x 4,最高速率961200bps |
I2C/I3C x 6,速率100K/400K/3.4Mbps(DMA) |
SPI x 5 |
PWM x 4 |
ADC x 3 |
Keypads(用户可自定义) |
EINT/GPIOs若干(IO引脚可复用) |
SDIO接口 | 一路SD卡接口,最高支持2TB TF卡 |
支持热插拔 |
USB接口 | USB2.0(OTG) ,最高速率480Mbps |
USB 3.1 Gen1 TypeC接口,支持DisplayPort 1.4 |
支持USB&DP并发,支持OTG模式 |
天线接口 | WiFi天线×2,BT天线×1 |
其他特性: |
电源管理 | 内置电源管理IC,可选支持充放电 |
操作系统 | Android 13.0或以上 |
物理特性
| 尺寸:45*45*2.8mm |
封装:306PIN LGA |
工作环境 | 输入电压3.5V~ 4.2V |
工作温度:-20°C ~+70°C |
可选工业宽温:-40°C ~+105°C |
配套开发板或底板工作 |
MT8390核心板搭载Mali-G57
GPU,具备卓越的图形处理能力,可支持双屏显示,带来更高质量的画面效果和流畅的游戏体验。它兼容多种视频编解码格式,包括AV1、VP9、H.265、H.264等,支持4K@30fps的视频编码以及4K@75fps的视频解码能力。这种多媒体性能使其能够胜任高画质视频处理和复杂图像渲染等需求。
集成了强大的多核APU
AI处理器,MT8390核心板提供高达4TOPS的AI算力。无论是深度学习、神经网络计算还是视觉处理任务,这款核心板都能轻松应对。结合高清摄像头,可实现高效的计算机视觉功能,为智能设备提供创新的技术支持。

多路摄像头支持与双摄功能
MT8390安卓核心板支持2路摄像头输入,配备2×MIPI CSI 4 Lane接口,单路最高支持32MP@30fps。此外,它还具备HW Dual
CAM双摄双录功能,为多摄像头应用提供了更大的灵活性,适合智能监控、人脸识别等场景。
该核心板运行Android
13操作系统,默认板载内存配置为4GB+64GB,同时支持6GB+128GB和8GB+256GB等可选配置。这种灵活的存储组合为不同类型的产品定制开发提供了更多选择。

丰富接口与无线连接功能
MT8390核心板支持多种显示接口,包括LVDS、HDMI、EDP、DP等,能够适配多种显示设备。无线连接方面,支持2.4G/5G双频WiFi(可选支持WiFi
6)、蓝牙5.0以及1000M以太网,满足多样化的通信需求。除此之外,该核心板还提供丰富的数据接口,包括MIPI
DSI、EDP、DP、HDMI、Touch、Camera、USB、UART、I2C、SPI、I2S、ADC、Keypad、GPIOs等,能够灵活连接各种外设。

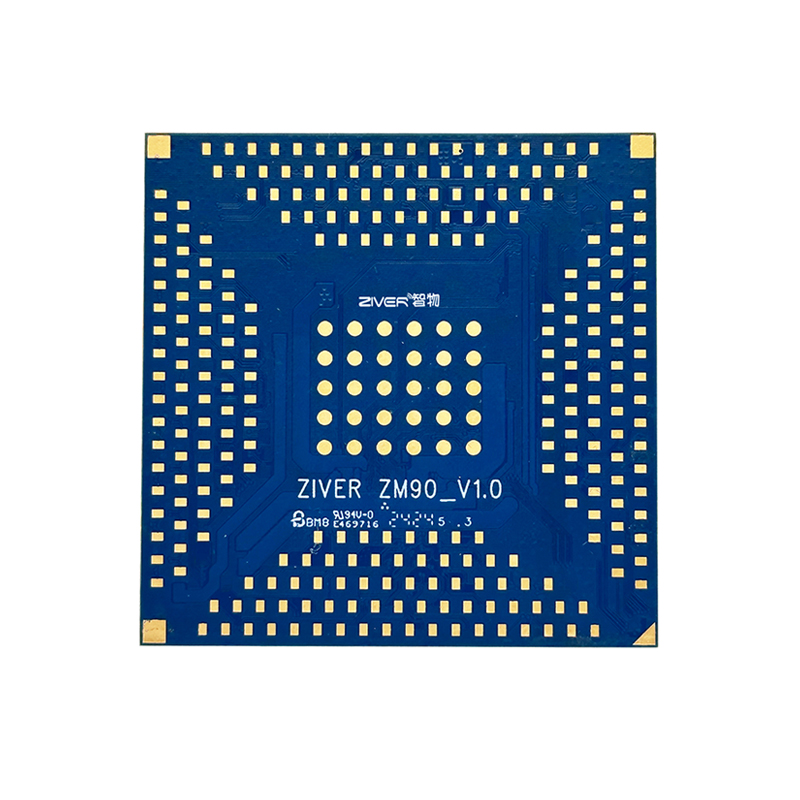

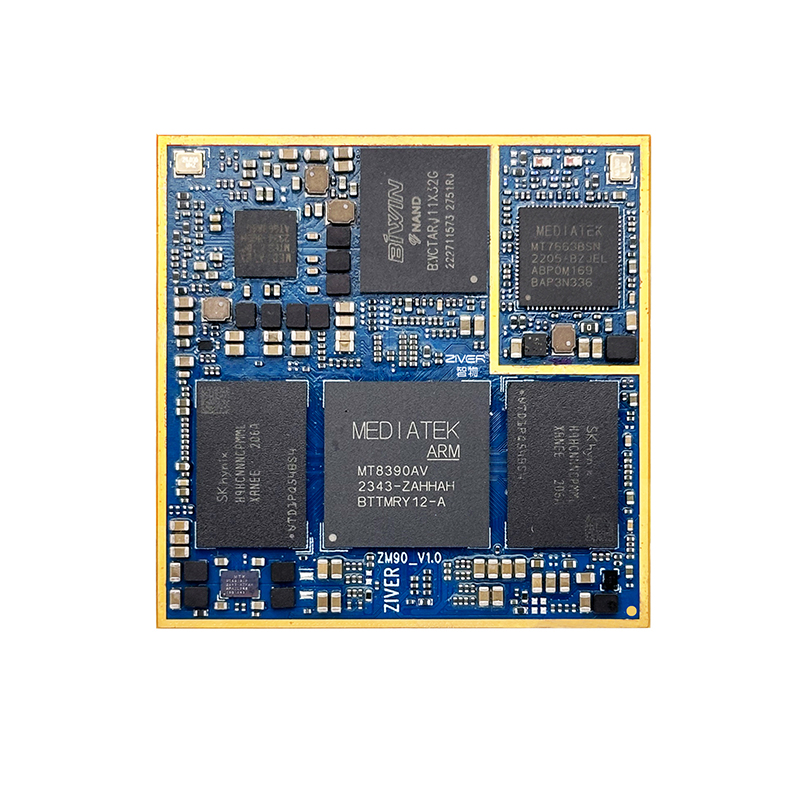

MT8390安卓核心板正反实拍图


MT8390安卓核心板以其紧凑的体积、强大的性能、多功能的接口和灵活的配置,为开发者提供了一个高效、可靠的平台。无论是在物联网、人工智能还是多媒体领域,这款核心板都能充分满足需求,是推动智能设备创新与发展的理想选择。
