当前，AR智能眼镜的显示与光学组件是硬件技术的关键难题之一，其大规模生产的复杂性及高成本，使得光学显示模块在AR眼镜的物料清单中占据了约40%的成本比例。
光波导技术主要应用于基于波导的AR眼镜，其中包括光机、波导和耦合器三个主要组成部分。光机中微型显示器发出的光通过透镜组被引入光波导镜片，并在波导内以全反射方式传播，最终通过出耦合器进入人眼成像。由于光路进行了波导折叠，这类系统的体积通常较为紧凑。
目前主流的光波导技术分为几何波导方案和衍射光波导方案两种。
几何/阵列光波导

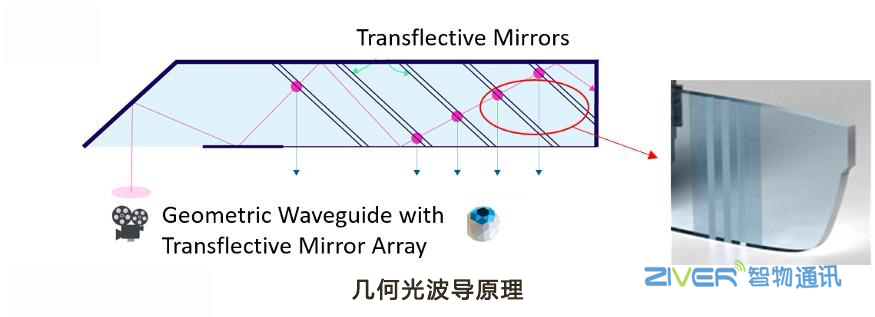

几何光波导，亦称阵列光波导，通过阵列反射镜的堆叠实现图像的输出，并扩大了视野范围。这种技术能够提供高质量的图像，包括出色的色彩和对比度。然而，它面临三个主要挑战：耦合部分的体积难以缩小、光波导固有的明暗条纹，以及大规模生产的困难性。由于制造过程复杂，良品率较低，因此少有眼镜产品能实现大规模量产。
尽管几何光波导在色彩饱和度、图像清晰度、产品功耗和生产成本上具备优势，但其复杂的制造工艺导致了较低的最终良品率，使其难以进入消费电子市场。因此，衍射光波导成为AR技术进入消费市场的首选方案。
衍射光波导

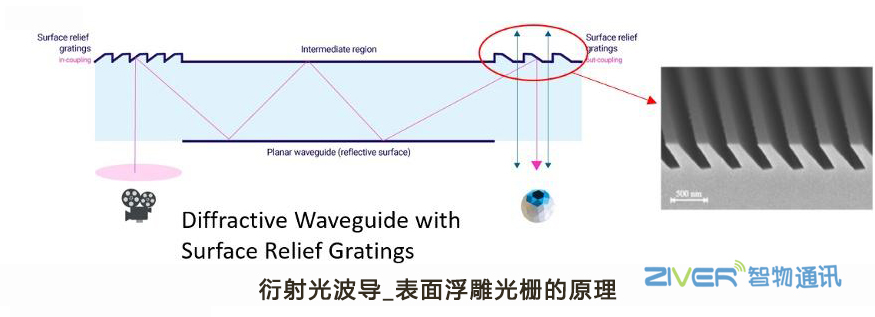

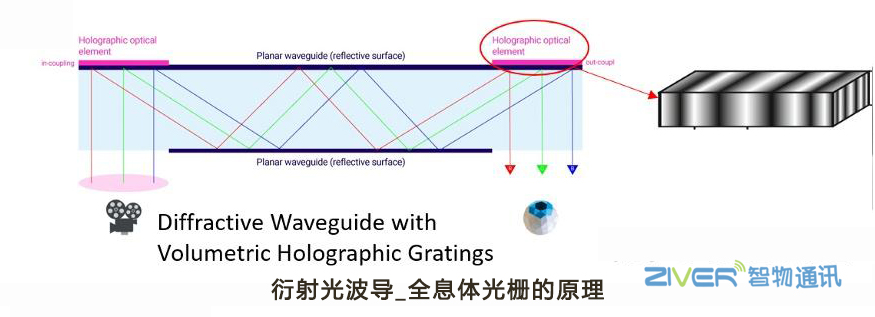

衍射光波导以光的衍射为基础，是一种引导光波传播的介质系统。该技术利用光的衍射与全内反射，将远距离光线传输到近眼范围，并与周围环境实现自然结合。具体而言，衍射光波导通过光栅的衍射特性设计光路，将微型投影系统的光导入人眼成像。
衍射光波导系统由图像显示源、投影准直光学系统，以及兼具入射和出射光栅的平面波导组件构成。与其他AR显示技术相比，衍射光波导具有轻薄、视场宽广、眼动范围大和易于批量生产的优势，被视为AR产业未来的主流技术路线。
AR眼镜主板定制方案

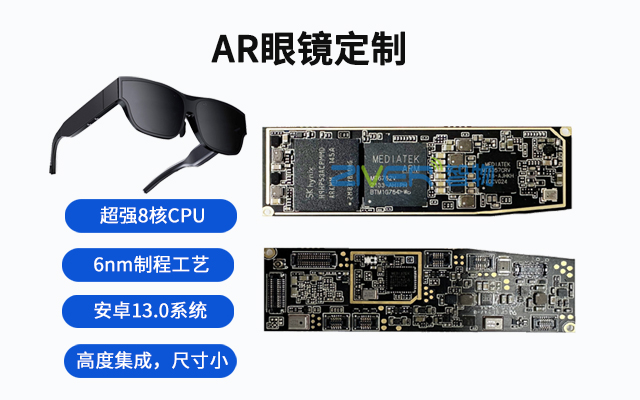

除了显示光学模块，AR眼镜还通过PCBA设计整合了系统芯片、摄像头、存储和电池等多个关键组件。其中，芯片平台作为系统核心，负责计算和功能支持。目前，市场上有多个芯片解决方案，如MTK、高通、瑞芯微和海思，其中MTK和高通芯片较为常见。它们能够有效缩小设备体积，提升性能并减少能耗。在安卓13.0操作系统上，主板配备4GB
RAM和64GB存储，保证设备流畅运行且无延迟，并配备9轴传感器、温度传感器和光线距离传感器。这种设计具备超低功耗和低热量的特点，便于嵌入至眼镜镜腿。同时，支持蓝牙5.0和WLAN无线连接，以及兼容GPS和北斗导航系统，极大地提升了智能眼镜的用户体验。
