AR眼镜的硬件构造包括多个关键组件，如中央处理器(CPU)、内存、摄像头、各类传感器、电池、光学显示单元及声学设备等。CPU作为核心进行数据处理，并依据不同的应用需求进行相应硬件模块的整合，比如音频、无线通讯和传感器功能等。我们来详细分析当下几种主流AR眼镜的CPU方案，分别为联发科MTK8768、高通骁龙AR1及紫光展锐W517芯片，透过性能、成本与功耗三方面进行对比。
AR眼镜联发科MTK方案

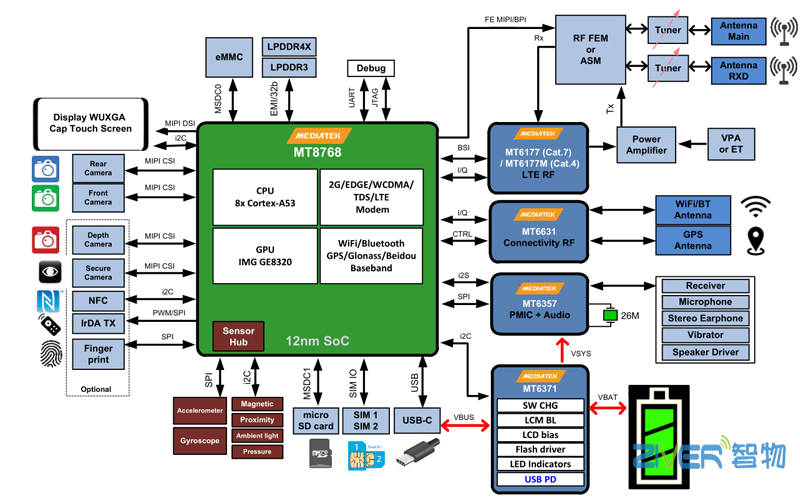

采用联发科MT8768处理器的AR眼镜，配备8核A53 CPU，采用12nm的制程工艺，功耗相比前代优化了20%以上。该方案支持Android
11.0操作系统，内存为6GB，凭借其卓越的处理能力和低能耗特性，为用户提供了流畅的使用体验。装备有1300万像素的摄像头以及光学防抖功能，并结合索尼的MicroOLED屏幕，实现了高质量的显示效果，画面细节清晰自然，赶上了现代视听担当的标准。此外，该方案支持多种通信制式，如FDD-LTE、TDD-LTE、WCDMA和GSM，同时具备2.4G和5G双频Wi-Fi及蓝牙无线传输技术，搭载9轴IMU传感器和光波导光学显示技术，具有出色的透过率，更便于实现虚拟与现实的叠加。
AR眼镜高通方案
高通骁龙AR1平台为AR眼镜提供了强大的性能和高效的传输率。相较于其前任，骁龙AR1平台在功耗和体积方面均有显著的改进。该方案支持Wi-Fi
6/6E和蓝牙连接，可以直接与智能手机或个人电脑配对，适用于办公、娱乐、培训等多重场景。光学显示方面采用双Micro-OLED屏幕并结合衍射光波导技术，提供90Hz的刷新率和1920x1080的高清显示。被动散热设计确保了内部组件的稳定性，降低了机身的热量积累。
AR眼镜展锐方案

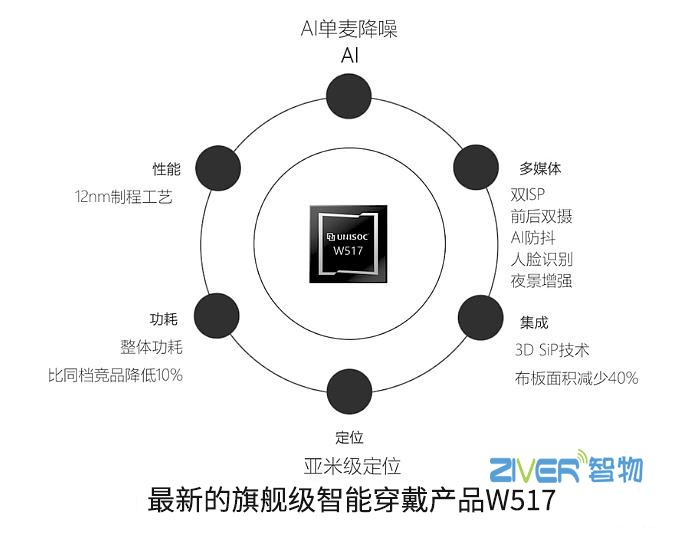

基于紫光展锐W517芯片的AR眼镜则采用了一种较为先进的四核A75+A55架构，同样以12nm工艺制造。该平台的设计兼具高整合性和高性能，支持双ISP和AI智能降噪功能，从而强化了语音通信的质量。此方案还搭载Android
13.0操作系统，支持4GB+64GB内存配置，确保画面流畅无延迟。其独特的功耗调节系统可以实现全方位的优化，配合Micro
LED显示与光波导模组的结合，极大提升了佩戴的舒适度和轻便性。
在AR智能眼镜的整个制造成本中，光机显示模组和SOC芯片占据了主要部分，其中SOC芯片约占总成本的35%。如果你的应用对于性能要求不高，使用低成本的紫光展锐芯片是合理的选择;若是高性能需求，则建议考虑高通方案;而如需在性价比与性能之间取得平衡，联发科MTK方案则是不二之选。通过对以上三种方案的分析，企业可以根据自己的需求和预算做出明智的决策。
