1. 上手教程¶
1.1. 介绍¶
ZM65系列是一款高性能的4G全网通安卓智能模块。此模块支持2G/3G/4G移动，联通，电信等多种网络制式。是面向全球市场的TDD-LTE/FDD-LTE/WCDMA/TD-SCDMA/EVDO/CDMA1X/GSM七种网络制式的智能无线通信模块。
- 其中ZM65A支持4核A53 2.0GHz主频;
- 其中ZM65B支持4核A53 2.0GHz和4核1.5GHz主频;
- 其中ZM65C支持4核A53 2.3GHz主频和4核1.8GHz主频;
采用安卓9.0操作系统，提供2G/3G/4G七模18频全网通接入，支持WiFi/BT/GNSS(GPS/Beidou)/FM。提供丰富数据接口，包含LCM，Camera，USB，UART，I2C，SPI，I2S，ADC，Keypad，GPIOs等。可外接多种模块，包括NFC，一维二维扫描，RFID，指纹、刷卡，ZigBee，安全模块，身份识别，高频超高频模块，红外，以太网，车载雷达，OBD等等。 ZM65系列模块拥有业界领先的超高集成度，尺寸仅为52.5mm*38.5mm*2.8mm，适合各类对结构尺寸要求更高的产品。可广泛应用于智能手持终端，智能车载设备，安防监控，机器视觉，POS机，行业平板，医疗与工业设备以及其他行业应用设计等多种领域。
1.1.1. MZ65系列硬件接口图¶
- 相应的接口功能说明
| 接口名字 | 功能 |
|---|---|
| 触摸屏 | 7/8/10寸屏触摸接口 |
| SIM卡2 | SIM卡插口 |
| SIM卡1 | SIM卡插口 |
| 4G分集天线 | 分集天线接口 |
| TF卡 | TF卡插口 |
| TTL 串口 | UART0/UART1 |
| 以太网 | 可以让开发板通过以太网 上连接网络（OTG mode) |
| HDMI | 可以连接HDMI屏（选配）, HDMI/MIPI屏2选1 |
| Micro-USB | 连接电脑下载传输文件(Device mode) |
| Hub开关 | 用于切换USB mode， 拨到OTG档:开发板处于Host mode； 拨到USB档:开发板处于Device mode |
| USB1 | Host mode的时候接外设 |
| USB2 | Host mode的时候接外设 |
| 12V DC-IN | 12V DC供电接口 |
| 3.7V电池 | 可焊接3.5-4.35V电池(注意正负板) |
| 复位键 | 可强制让设备关机 |
| 音量 - | 可调小设备音量 |
| 音量 + | 可调大设备音量 |
| 开机键 | 长按3S开机,开机进入休眠后, 短按可以休眠系统,长按可弹出关机选项 |
| MIC2 | 可接副MIC |
| 硅麦 | 贴片MIC，主MIC |
| 耳机 | 耳机插孔 |
| 喇叭 | 可接插线喇叭 |
| 三摄 | 可接第三路摄像头，默认ROM不支持 |
| 前摄 | 副摄像头（可选） |
| WIFI/BT/GPS天线 | WIFI/BT/GPS三合一天线 |
| 光距/重力/陀螺仪 | sensor位置 |
| IO扩展口 | IO扩展口，参考SDK部分 |
| 4G主集天线 | 4G 主天线接口 |
| Mipi屏接口 | 5寸屏接口（默认屏幕） |
| 7/8/10寸屏 | 大屏MIPI接口（默认ROM不支持） |
1.1.2. ZM65系列开发板标准套装¶
- 1 x ZM65核心板
- 1 x ZM65开发板底板
- 1 x 5寸MIPI屏幕
- 3 x FPC天线
- 1 x Mipi摄像头
- 1 x 12V-2A电源适配器
1.1.3. 配件¶
在使用过程中，你可能需要以下配件：
- 网络
- 100M/1000M 以太网线缆，及有线路由器
- WiFi 路由器
- 输入设备
- USB 无线/有线的鼠标/键盘
- 调试
- 串口转 USB 适配器
- USB线
- micro usb 线

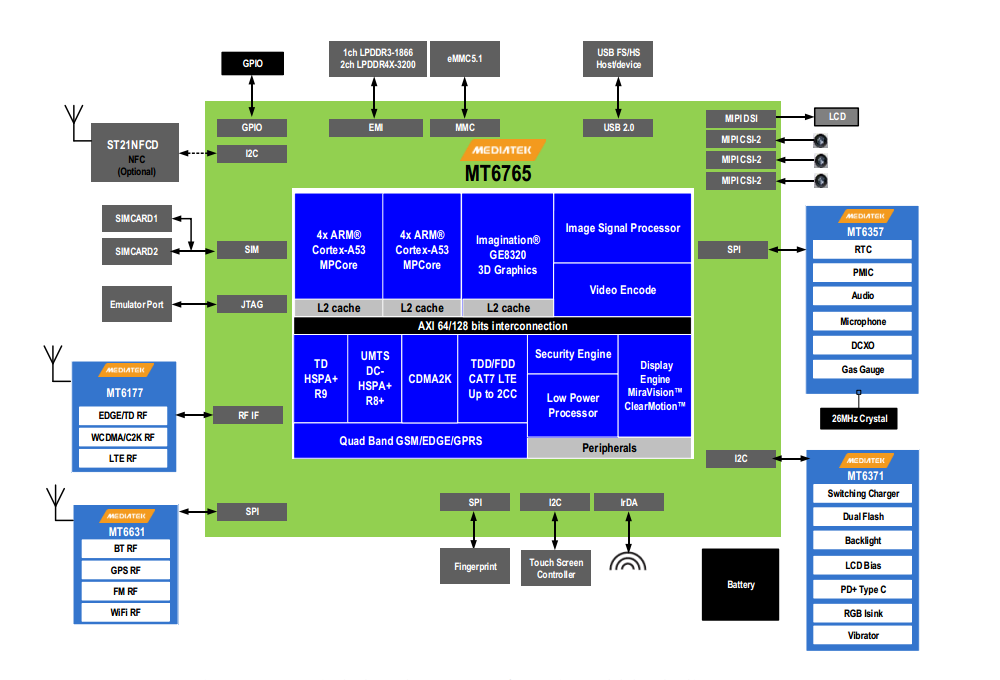

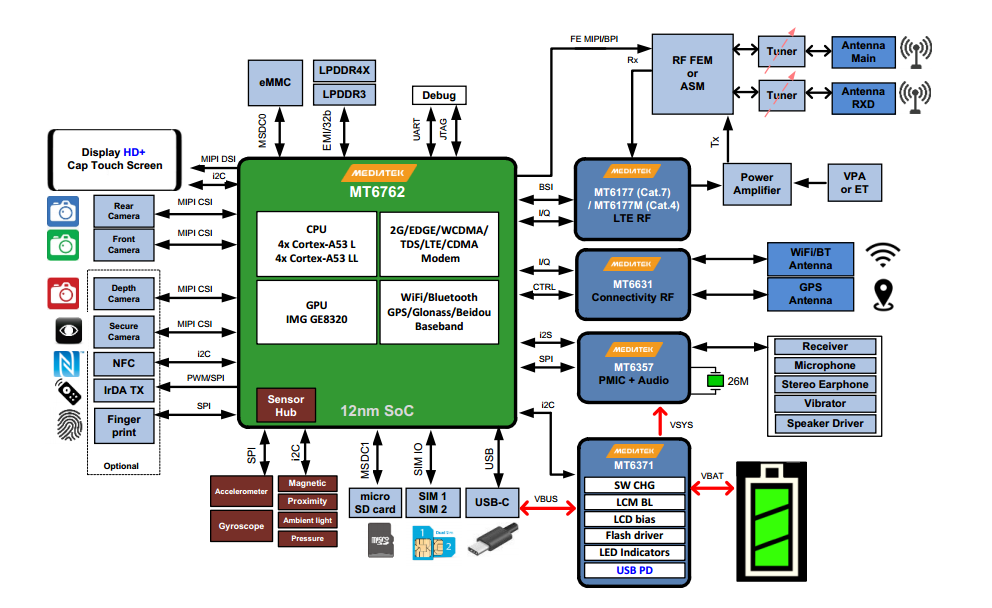

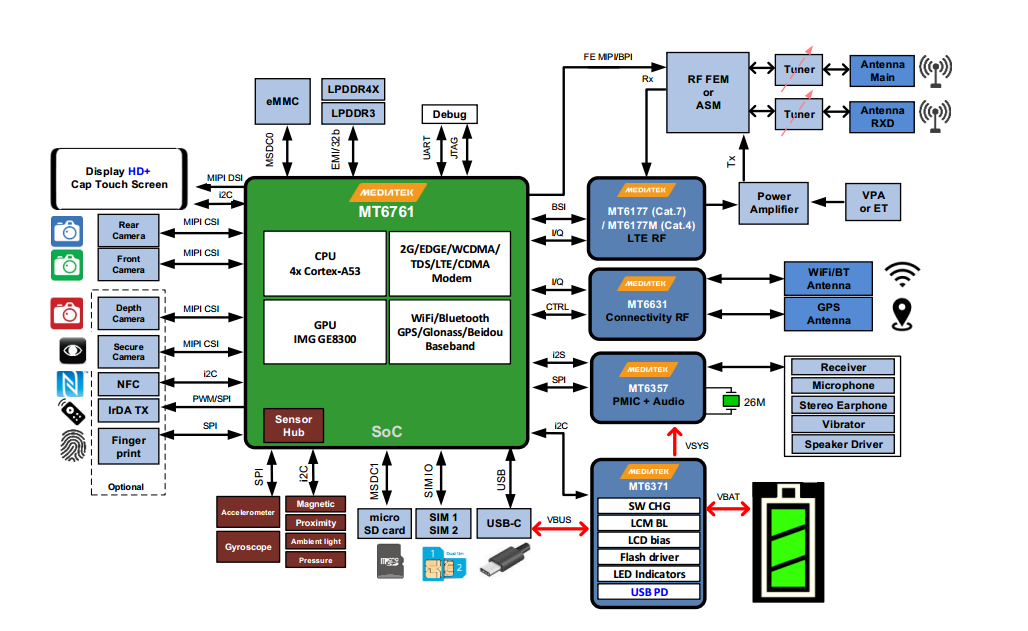

1.1.5. ZM65系列性能参数¶
| ZM65A | ZM65B | ZM65C | |
|---|---|---|---|
| CPU制程 | 12nm | 12nm | 12nm |
| CPU | 4xCortex-A53 2.0Ghz | 4xCortex-A53 2.0Ghz, 4xCortex-A53 1.5Ghz | 4xCortex-A53 2.3Ghz, 4xCortex-A53 1.8Ghz |
| GPU | IMG GE8300@660MHz | IMG GE8320@650Mhz | IMG GE8320@680Mhz |
| CAMERA | 21MP @ 30fp | 21MP @ 30fp | 25MP @ 30fps |
| Video decode | 1080p 30fps H.264/H.265 | 1080p 30fps H.264/H.265 | 1080p 30fps H.264/H.265 |
| Video encode | 1080p 30fps H.264 | 1080p 30fps H.264 | 1080p 30fps H.264 |
| LCM | MIPI DSI(4 Data lanes) FHD+(1920x1200) | MIPI DSI(4 Data lanes) FHD+(1920x1200) | MIPI DSI(4 Data lanes) FHD+(1920x1200) |
