2. 串口调试¶
如果正在进行lk(little kernel ) 或内核开发,USB 串口适配器( USB 转串口 TTL 适配器的简称)对于检查系统启动日志非常有用,特别是在没有图形桌面显示的情况下。
2.1. 选购适配器¶
常用的许多 USB 转串口的适配器,按芯片来分,有以下几种:
- CH340
- PL2303
- CP2104
- FT232
一般来说,采用 CH340 芯片的适配器,性能比较稳定,价格上贵一些。
注意:ZM65开发板默认的波特率是 921600,有些USB转串口芯片波特率无法达到 921600,同一芯片的不同系列也可能会有差异,所以在选购之前一定要确认是否支持。
2.2. 硬件连接¶
串串口转 USB 适配器,有四个引脚:
- 3.3V 电源(NC),不需要连接
- GND,串口的地线,接开发板串口的 GND 针
- TXD,串口的输出线,接开发板串口的 TX 针
- RXD,串口的输入线,接开发板串口的 RX 针
注意: 如使用其它串口适配器遇到 TX 和 RX 不能输入和输出的问题,可以尝试对调 TX 和 RX 的连接。
2.4. Windows 上使用串口调试¶
2.4.1. 安装驱动¶
下载驱动并安装:

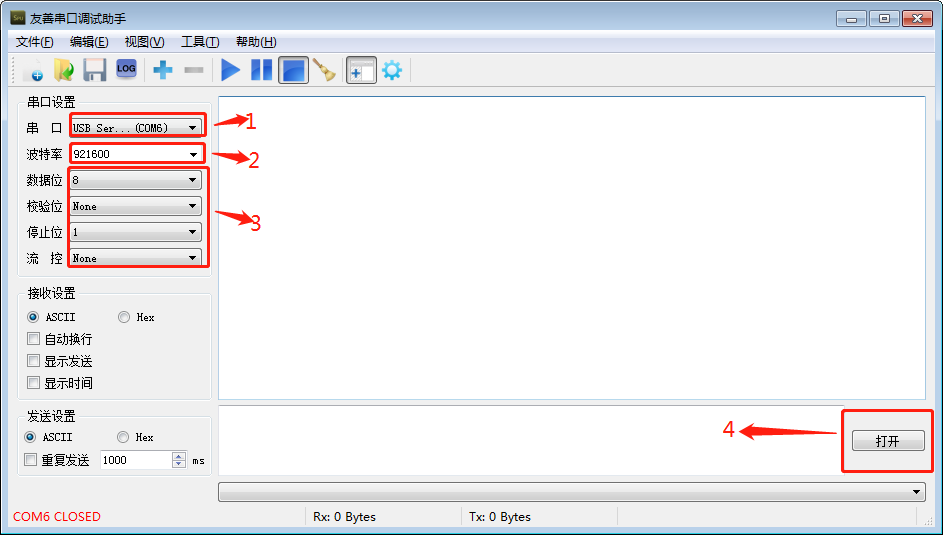

如果在 Win8 上不能正常使用 PL2303,参考 这篇文章, 采用 3.3.5.122 或更老版本的旧驱动即可。如果在 Windows 系统上安装官网的 CP210X 驱动,使用 PUTTY 或 SecureC RT 等工具设置串口波特率为 921600,如果出现设置不了或无效的问题,可以下载旧版本驱动。

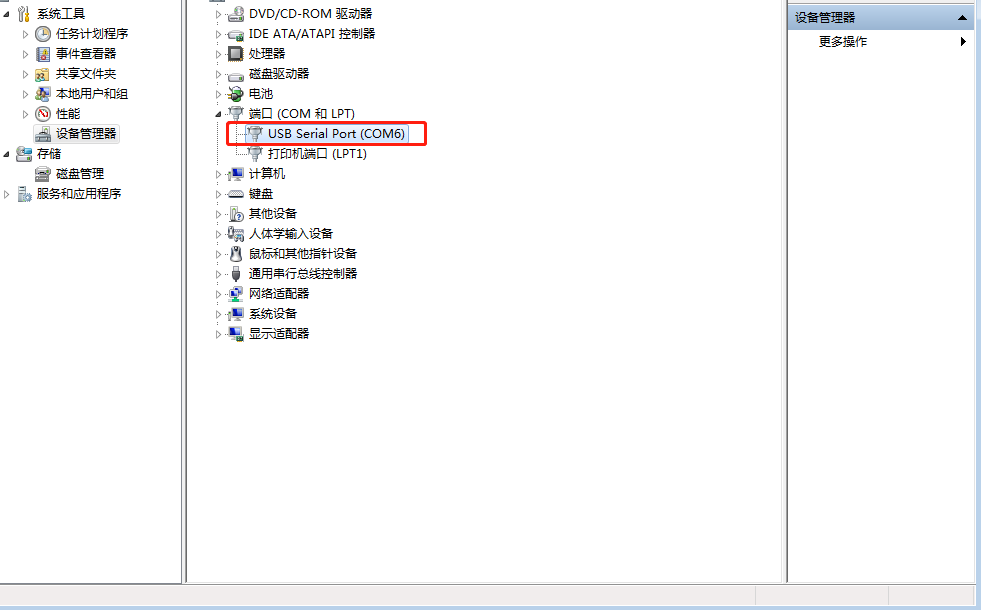

插入适配器后,系统会提示发现新硬件,并初始化,之后可以在设备管理器找到对应的COM口:
![_images/ft232.png](_images/ft232.png)
2.5. Ubuntu 上使用串口调试¶
在 Ubuntu 上可以有多种选择:
- minicom
- picocom
- kermit
篇幅关系,以下就介绍 minicom 的使用。
2.5.1. 安装 minicom¶
使用下面命令进行安装
sudo apt-get install minicom
连接好串口线的,看一下串口设备文件是什么,下面示例是 /dev/ttyUSB0
$ ls /dev/ttyUSB*
/dev/ttyUSB0
运行:
$ sudo minicom
Welcome to minicom 2.7
OPTIONS: I18n
Compiled on Nov 15 2018, 20:20:04.
Port /dev/ttyUSB0, 17:03:33
Press CTRL-A Z for help on special keys
以上提示 CTRL-A Z 是转义键,按 Ctrl-a 然后再按 Z 就可以调出帮助菜单。
+--------------------------------------------------------------------+
| Minicom Command Summary |
| |
| Commands can be called by CTRL-A <key> |
| |
| Main Functions Other Functions |
| |
| Dialing directory..D run script (Go)....G | Clear Screen.......C |
| Send files.........S Receive files......R | cOnfigure Minicom..O |
| comm Parameters....P Add linefeed.......A | Suspend minicom....J |
| Capture on/off.....L Hangup.............H | eXit and reset.....X |
| send break.........F initialize Modem...M | Quit with no reset.Q |
| Terminal settings..T run Kermit.........K | Cursor key mode....I |
| lineWrap on/off....W local Echo on/off..E | Help screen........Z |
| Paste file.........Y Timestamp toggle...N | scroll Back........B |
| Add Carriage Ret...U |
| |
| Select function or press Enter for none. |
+--------------------------------------------------------------------+
根据提示按O进入设置界面,如下:
+-----[configuration]------+
| Filenames and paths |
| File transfer protocols |
| Serial port setup |
| Modem and dialing |
| Screen and keyboard |
| Save setup as dfl |
| Save setup as.. |
| Exit |
+--------------------------+
把光标移动到“Serial port setup”,按enter进入串口设置界面,再输入前面提示的字母,选择对应的选项,设置成如下:
+-----------------------------------------------------------------------+
| A - Serial Device : /dev/ttyUSB0 |
| B - Lockfile Location : /var/lock |
| C - Callin Program : |
| D - Callout Program : |
| E - Bps/Par/Bits : 921600 8N1 |
| F - Hardware Flow Control : No |
| G - Software Flow Control : No |
| |
| Change which setting? |
+-----------------------------------------------------------------------+
注意:Hardware Flow Control 和 Software Flow Control 都要设成 No,否则可能导致无法输入。
设置完成后回到上一菜单,选择 Save setup as dfl 即可保存为默认配置,以后将默认使用该配置。
