1. 上手教程¶
1.1. 介绍¶
智物4G-MINI主板，我们又称为超小尺寸安卓主板，长宽尺寸只有43.4mm*57.6mm,主板采用联发科12nm制程工艺，四核/八核64bit A53架构CPU，主频2.0GHz，拥有超低功耗，默认内置1G+16G/2G+16G内存，安卓9.0操作系统。主板内置4G全网通，WiFi/BT/GNSS(GPS/Beidou/ GLONASS)/FM，电源管理，音视频编解码等功能。主板提供显示屏、触摸屏、双路摄像头、麦克风、喇叭、USB、T卡、SIM卡、耳机座、4G/WiFi/BT/GPS天线等接口，同时预留了2路接口座子，可以接出GPIO，中断，I2C，串口，SPI等IO口。 4G-MINI主板可应用于4G手持移动终端，4G售卖机和广告机，4G音视频执法仪，4G智能安全帽，4G车载TBOX，野外4G监控，4G密拍设备以及其他行业应用设计等多种领域。
1.1.1. 智物4G-MINI主板标准套装¶
- 1 x ZM65核心板
- 1 x 智物4G-MINI底板
- 1 x 5寸MIPI屏幕
- 3 x FPC天线
- 1 x Mipi摄像头
1.1.3. 使用场景¶
本产品普遍适用于：4G手持移动终端，4G售卖机和广告机，4G音视频执法仪，4G智能安全帽，4G车载TBOX，野外4G监控，4G密拍设备以及其他行业应用设计等多种领域。
1.1.4. 产品特色¶
- 使用MT6761平台，搭载安卓系统，速度更快，性能更强，同时保持低功耗；
- 主板自带4G通信模块，支持4G全网通；
- 支持2.4G和5G 双模WIFI,支持蓝牙5.0；
- 支持GPS/GLONASS/Beidou等多制式卫星定位；
- 支持MIPI显示，最高1920*1200显示输出；
- 支持红外、电容、电阻等多种主流触摸屏，支持USB免驱HID输入。
- 支持2路摄像头，最高可达2100万像素，支持1080P音视频编解码；
- 支持Android系统定制，提供系统调用接口API参考代码，完美支持客户应用层APP开发；
- 丰富的外围接口：2路RS232/TTL接口（RS232和TTL电路兼容），以及SPI、I2C、GPIO、PWM，按键等接口，可满足各种外设的需求。

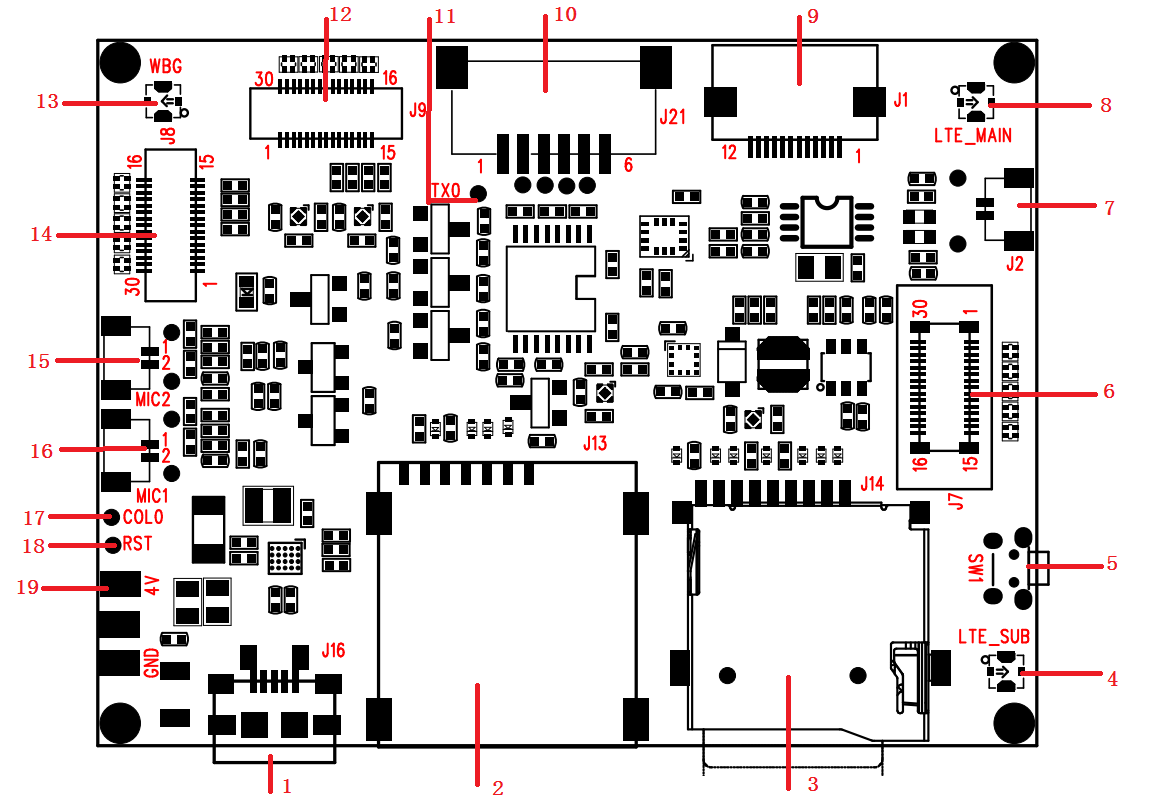

1.1.5. 接口描述¶
| 序号 | 功能描述 |
|---|---|
| 1 | USB接口 |
| 2 | SIM卡 |
| 3 | TF卡 |
| 4 | 分集天线 |
| 5 | 开机键 |
| 6 | 屏幕/TP座子 |
| 7 | 喇叭座子 |
| 8 | 主集天线 |
| 9 | 12pin扩展座子(有SPI/GPIO/EINT) |
| 10 | 6pin UART座子(两路TTL或者232UART |
| ，可以通过硬件修改) | |
| 11 | TX0：UART0用于调试时的测试点 |
| 12 | 主摄像头 |
| 13 | WIFI/BT/GPS三合一天线 |
| 14 | 副摄像头 |
| 15 | MIC2：副MIC |
| 16 | MIC1：主MIC |
| 17 | COL0：强制下载测试点(低有效) |
| 18 | RST：复位键(低效) |
| 19 | 电源接口：VBAT ,VBAT_ON，GND |
1.1.6. 硬件规格¶
| 产品特性 | 主要硬件参数 |
|---|---|
| 芯片平台 | 联发科MT6761/MT6762 |
| 12nm四核/八核Cortex-A53 2.0GHZ | |
| GPU | IMG GE8300@650Mhz/GE8320@650Mhz |
| 内存 | 1GB LPDDR3(Optional 2G/3G/4G) |
| 16GB eMMC (Optional 32G/64G) | |
| 4G网络 | 移动/联通/电信4G网络支持, |
| 可选短信，语音通话支持 | |
| 无线连接 | WIFI：2.4/5G双频 802.11 ac/a/b/g/n |
| BT：Bluetooth 5.0 | |
| GNSS: GPS/Beidou/GLONASS | |
| FM Radio | |
| 显示屏 | MIPI-DS 4Lane，最高1920*1200分辨率 |
| 摄像头 | 支持两路MIPI摄像头接口，支持AF/FF |
| 像素大小: 13MP 前置/21MP 后置 | |
| 视频 | 编码格式:HEVC/H264/MPEG-4/DIXV4 1080p/30fps |
| 解码格式:H264/H263/MPEG-4/DIXV4 1080p/30fps | |
| 音频 | 扬声器*1,8欧/1W功放 |
| 麦克风*2 | |
| SIM卡 | 支持电话卡，物联网卡 |
| SD卡 | 支持1路，最高128G |
| USB接口 | 1路Micro-USB(可支持OTG) |
| 串口 | 2路RS232/TTL |
| 天线接口 | 3代IPEX座子*3 |
| 支持LTE主机，LTE分集，WiFi/GPS/BT天线 | |
| 按键 | 支持电源键，自定义按键 |
| IO接口 | 支持I2C接口,支持SPI/GPIO接口,支持中断 |
| 上电开机 | 支持 |
| 电源输入 | 4.2V/3A |

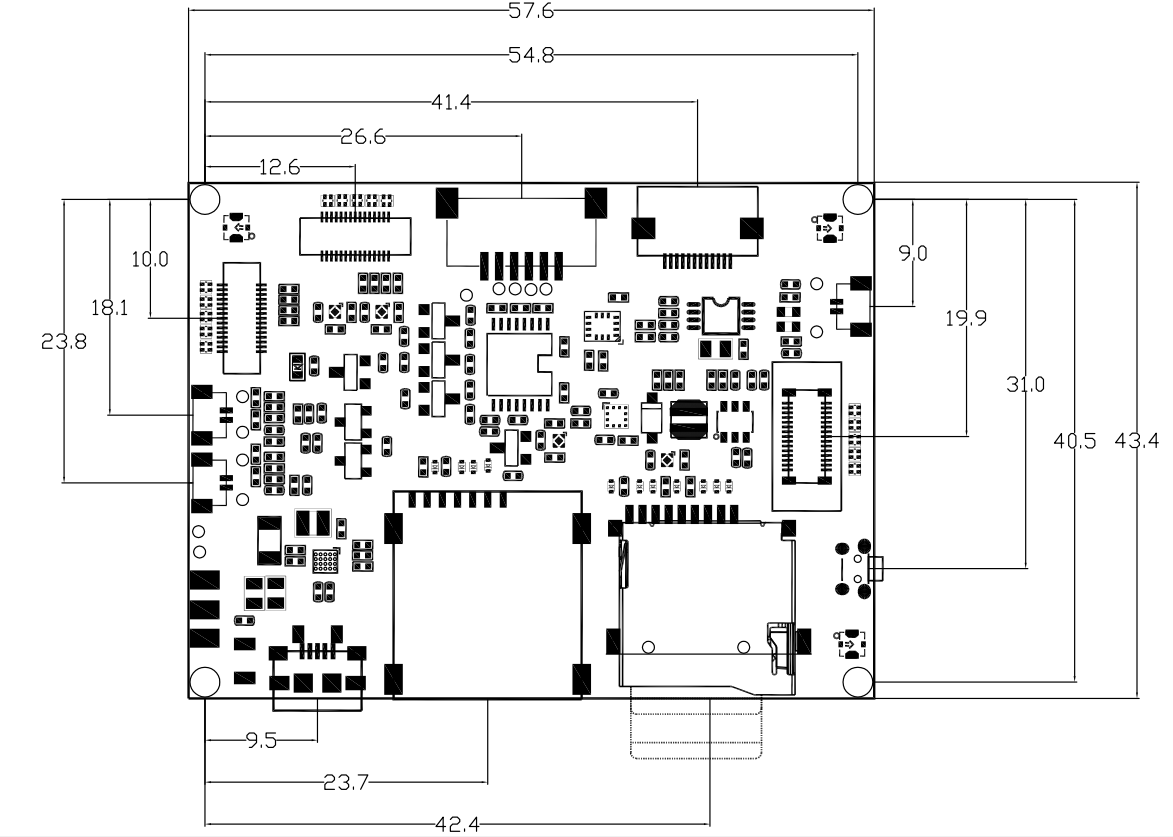

| 尺寸规格 | 43.4*57.6mm，板厚1.2mm，整体限高6.8mm |
